工业配电场景为什么对防水连接器有高耐压要求

工业配电场景为什么对防水连接器有高耐压要求发布时间：2026-06-27

在工业配电系统里，防水连接器要面对的可不只是水汽和粉尘。电机驱动柜、户外分线箱、光伏汇流设备、港口岸电这些场景，电压等级往往在AC 300V到600V之间，有的甚至更高。如果连接器的耐压能力不够，长期运行下来，绝缘层老化加速，爬电距离缩短，最终可能引发相间短路或对地击穿。实际维修中，不少配电柜的故障根源，就出在连接器内部绝缘击穿导致的拉弧烧蚀上。

这时候，光看IP防护等级已经不够用了。IP68能防浸泡，但要是耐压值只有1500V AC，放在600V AC的回路里，安全余量就太低了。行业里通行的做法是，连接器的耐压等级至少要是工作电压的3到5倍。以AC 300V的工作电压为例，连接器本身至少要能承受1500V AC到2000V AC的耐压测试；如果是AC 600V的回路，那耐压值就得往2500V AC以上走。这正是高耐压规格防水连接器在工业配电里不可替代的原因。

高耐压防水连接器：从材料到结构的关键设计

绝缘材料与爬电距离

要实现高耐压，首先得从绝缘体材料入手。普通连接器用的尼龙或PVC，在高温高湿环境里绝缘电阻掉得很快。而高性能工程塑料（比如PBT）在吸湿性、耐热性和介电强度上表现更好，能够长期维持1000 MΩ以上的绝缘电阻，即使在85℃高温老化168小时后也不会明显劣化。同时，外壳和绝缘体的结构设计决定了爬电距离——也就是带电件沿绝缘表面到外壳的最短路径。路径越长，耐压能力越强。所以，高耐压规格的防水连接器，往往在绝缘体上设计有多道环形筋或伞裙结构，就是为了拉长爬电路径。

接触件镀层与载流能力

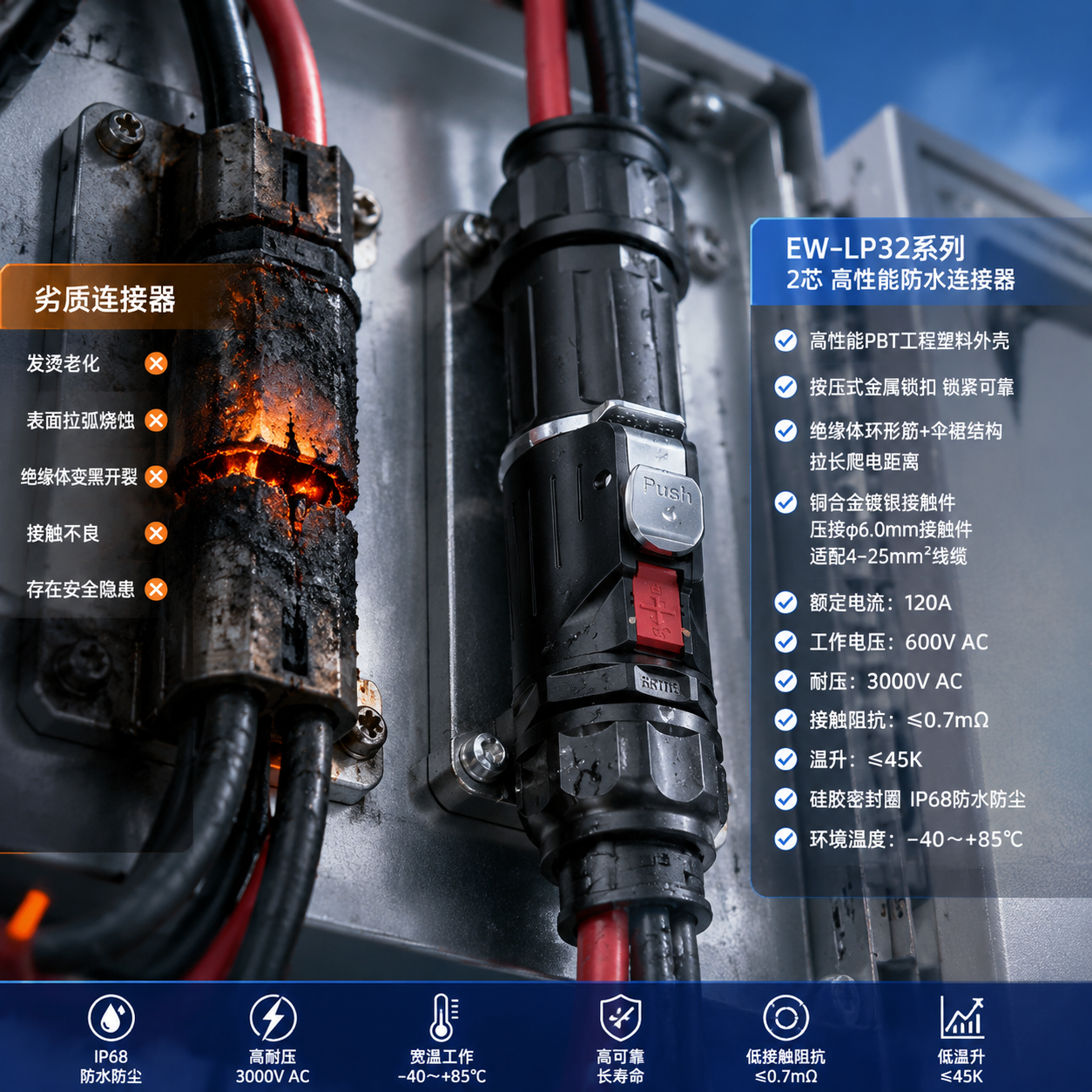

耐压和载流其实是强相关的。电流越大，接触件发热越厉害，温升上去之后，绝缘材料的介电强度会下降，耐压能力也跟着降低。因此，高耐压连接器通常采用铜合金镀银或镀金的接触件，利用低接触阻抗来抑制温升。像EW-LP32系列，2芯产品的接触阻抗能做到≤0.7 mΩ，额定电流高达120A，而温升仍然控制在45K以内，这就是材料和镀层工艺配合的结果。在工业配电场景里，接触阻抗每降低0.1 mΩ，长期运行下来，端子老化的速度就能延缓不少。

另外，按压式金属锁扣设计也很关键。高耐压连接器在插合状态下的端面密封和锁紧力，直接影响内部绝缘体的稳定。锁扣锁不紧，微动位移会导致接触件磨损，进而产生局部放电，加速绝缘失效。

工业配电选型：高耐压防水连接器怎么挑才对

第一步：先确认工作电压和耐压余量

选型时，直接看系统额定电压就好。比如设备标注AC 380V，那连接器的耐压值最好不低于AC 2000V。如果现场有变频器或逆变器，还要考虑谐波电压尖峰，耐压等级再往上提一档更稳妥。EW-LP32系列中，2芯和3芯规格的工作电压为AC 600V，耐压达到AC 3000V，安全余量很足；4芯和5芯规格的工作电压为AC 300V，耐压为AC 2000V，也完全覆盖了常见的工业配电场景。

第二步：根据实际电流选芯数和线规

电流大小直接决定了选几芯。120A左右的回路，用2芯（压接φ6.0mm接触件）配合4-25mm²线缆；80A左右，3芯（压接φ5.0mm接触件）配合4-16mm²线缆；50A以下，4芯或5芯（压接φ3.6mm接触件）配合2.5-10mm²线缆就够了。这里有个关键点，很多采购只看芯数不看单芯载流，结果选了5芯50A的型号接到80A的回路里，过载发热，耐压也跟着下降。所以，一定要按实际负载电流选，而不是只看插芯数量。

选型小贴士： 在户外配电箱或潮湿环境中使用高耐压连接器，别忘了检查密封胶圈的材质和夹线范围。硅胶密封圈在-40℃到+85℃环境下都能保持弹性，确保IP68防护不失效。夹线胶圈直径φ25.0mm MAX，适配线径别超出这个范围，否则密封效果打折扣。

第三步：别忘了机械寿命和安装方式

工业配电连接器通常不频繁插拔，但一旦插上就要长期稳定运行。按压式锁扣结构相比螺纹锁紧，操作更快捷，而且锁紧力均匀，不会因为振动而松脱。机械寿命≥500次，对于配电柜这种安装后很少拔插的场景来说，绰绰有余。安装方式上，高耐压系列推荐压接，因为焊接受热会影响绝缘体性能，而压接用的是专用压接块，冷加工不产生热影响区，接触更可靠。

常见误区：高耐压不等于高防护

不少工程人员容易把“高耐压”和“高防护”混为一谈。IP68代表防水防尘能力，耐压代表绝缘电气强度，两者没有直接换算关系。一个防水连接器能泡在水里2米深2小时不进水，但耐压可能只有1500V AC；反过来，一个耐压3000V AC的连接器，如果密封圈老化或者安装时线径不匹配，照样可能进水导致爬电。所以，选型时必须把电气参数和防护参数都核对清楚，缺一不可。

在实际项目中，我们还遇到过一种情况：连接器的耐压参数在常温下没问题，但到了高温高湿的户外环境（比如夏季暴晒后的配电箱，内部温度可达70℃以上），绝缘性能就会打折扣。这时候，选型时就应该关注连接器的高温老化和盐雾测试数据。像EW-LP32系列经过85℃/168h高温老化以及48小时盐雾测试，能够保证在恶劣环境下绝缘电阻不出现断崖式下降。
