防水3芯M21插座：不只是接头，更是工业现场的“多面手”！

防水3芯M21插座：不只是接头，更是工业现场的“多面手”！发布时间：2025-06-06

大家好，我是老王，一个在电子和自动化行业摸爬滚打多年的“老兵”。今天想跟大家聊聊一个看似不起眼，但在工业现场和户外设备里却相当重要的家伙——防水连接器3芯M21插座。很多朋友可能觉得，这不就是个接头吗？有啥好说的？但别小看它，这小小的身躯里，可是藏着不少“门道”，而且它的应用范围，比你想象的要广得多！

一、先认识一下这位“主角”

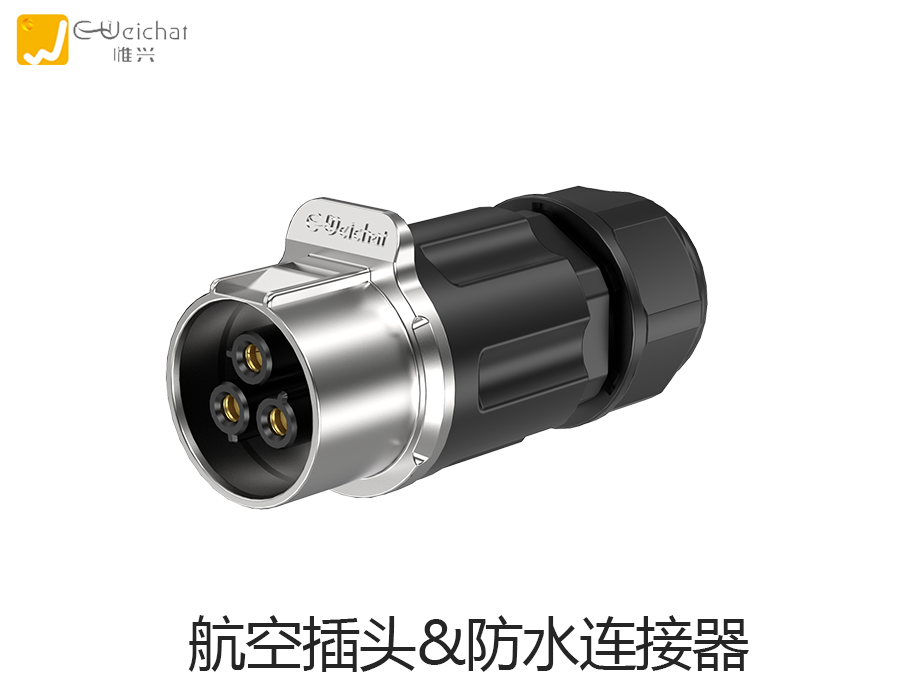

咱们先来正儿八经地认识一下这位“主角”。防水连接器3芯M21插座，名字里已经包含了它的几个关键特征：

防水：这是最核心的卖点。它不是那种放在实验室里娇贵的接头，而是设计用来抵抗水、油、灰尘等恶劣环境的。通常能达到IP67甚至IP68的防护等级，意味着短时间浸水或长期暴露在潮湿、多尘的环境下，里面的电气连接依然安全可靠。这背后涉及到密封圈的设计、螺纹的精度、壳体材质的选择（比如PA66+玻纤）等等，都是实实在在的技术活。

3芯：这告诉我们，它内部有三条独立的导电通路。最常见的组合是“一火一零一地”，用来传输标准的单相交流电；也可能是“三相三线”（缺相），用于某些三相设备的控制或辅助电源；在某些传感器或执行器上，也可能是一路电源、一路信号、一路地线。总之，3个芯提供了比单芯或双芯连接器更丰富的连接可能性。

M21插座： “M21”指的是连接器外壳的螺纹规格，直径大约21毫米。这个尺寸属于中等偏小，既保证了足够的机械强度和防水密封性，又不会过于笨重。而“插座”则表明它是连接器的母端，通常安装在设备本体上，用来接收来自公头的连接。公头和母头的设计保证了连接的唯一性和可靠性，也方便了设备的安装和拆卸。

简单来说，它就是一个能在恶劣环境下，可靠地传输三种不同电气信号或电源的、尺寸适中的连接接口。

二、它到底“硬核”在哪里？

从电子和工程角度来看，它的优势挺明显的：

可靠性与稳定性：在工业现场，设备经常要面对震动、温度变化、甚至化学品腐蚀。好的防水连接器，内部触点通常采用镀金或银触点，导电性好，接触电阻小且稳定。配合可靠的密封设计，能有效防止因环境因素导致的接触不良、短路或断路。

信号/电源纯净度：良好的屏蔽设计（虽然不是所有型号都有，但高端型号会考虑）能减少电磁干扰（EMI），保证传输的信号更“干净”，电源更稳定。这对于某些对信号质量要求较高的传感器或控制回路很重要。

安装与维护便捷：标准化的M21接口，意味着有丰富的配套产品和安装方案。很多插座都设计有方便的接线端子，支持压接或螺钉固定，接线效率高。当需要维护或更换时，拧开螺纹即可快速断开连接，非常方便。

三、这位“多面手”都出现在哪些“舞台”上？

好了，理论讲完了，咱们来看看这位“多面手”到底在哪些地方大显身手。结合我多年的经验，以下场景非常常见：

工业自动化设备：这是它的大本营。比如，连接机器人手臂末端的执行器（可能需要电源和反馈信号）、传送带的电机驱动器（电源+编码器信号）、各种传感器（如光电开关、接近开关，可能需要电源和输出信号）、气动元件的控制电磁阀（电源+状态反馈）。3芯刚好能满足很多基础单元的连接需求，M21的尺寸也适合集成在设备上。

户外照明与景观灯：城市里的路灯、景观灯、广告牌，很多都安装在露天环境下。它们需要连接电源，并且经常需要维护更换灯泡或灯具。使用防水连接器3芯M21插座，可以方便地断开和连接电源，同时保证雨雪天气下的用电安全。通常这里会用1火1零1地。

农业机械与灌溉系统：拖拉机、收割机上的辅助照明、电控单元；大型喷灌系统中的电机、控制器、传感器节点。这些设备工作环境非常恶劣，尘土、泥水、温差都很大，对连接器的防护等级要求极高，M21防水插座是理想选择。

工程机械：挖掘机、装载机等上面的工作灯、仪表盘的某些传感器、遥控器接收器的连接等，也可能用到这种连接器。

新能源领域：比如小型风力发电机或太阳能板阵列的某些辅助电路连接、电动汽车充电桩的某些内部或外部辅助连接（注意不是主充电口，可能是控制引导信号或指示灯电源）。

舞台灯光与音响：演出场合的临时灯光、音响设备，需要快速部署和拆装，同时也要考虑防尘防水。M21连接器因其可靠性和便捷性，也常被采用。

看到没？从工厂车间到田间地头，从城市街道到户外舞台，这位“多面手”的身影无处不在。它之所以受欢迎，就是因为它在“防护性”、“连接能力”、“尺寸”和“成本”之间找到了一个不错的平衡点。

四、选型和安装：老司机的几点心得

想用好这个连接器，也得有点门道：

防水等级别贪高： IP67在大多数户外场景已经足够，IP68成本更高，除非真的需要长期浸泡。选符合实际需求的就好。

电流电压要匹配： 3芯不代表就能随便接大功率设备。要看清楚每个插针的额定电流和整个连接器的额定电压。传输大电流时，线材和插针的载流能力是关键。

安装空间要考虑： M21插座有一定厚度，安装面板的尺寸要留足空间。螺纹是内螺纹，安装孔的精度也很重要。

拧紧要适度：拧得太松肯定不行，但用加力杆猛拧也可能损坏螺纹或密封圈。一般厂家会给出推荐扭矩值，最好遵守。

接线要规范：剥线长度要对，线芯要压接牢固，不能有虚接。这是保证长期可靠运行的基础。

五、小连接器，大作用

说到底，防水连接器3芯M21插座，它确实不是什么高科技的核心部件，但它就像我们身体里的毛细血管，虽然细小，却连接着身体的各个部分，确保了整体的健康运转。在复杂的工业和户外系统中，它保证了电力和信号的可靠传输，让设备能在各种“风吹雨打”中正常工作。下次当你看到那些在恶劣环境下依然坚挺运行的设备时，不妨留意一下那些小小的连接器接口，说不定就有这位“多面手”在默默贡献着力量呢！选择合适的连接器，有时候，真的能让你的设备“多活几年”，少很多麻烦。
